번호 검색 :0 저자 :사이트 편집기 게시: 2025-06-17 원산지 :강화 된
완전 자동화된 베이스 스테이션을 갖춘 프리미엄 로봇 청소기와 걸레 콤보로 전환하는 것은 놀라운 라이프 스타일 업그레이드입니다. 무거운 물통을 싱크대까지 앞뒤로 운반하는 매일의 지저분한 일을 제거할 것을 약속합니다. 그러나 독립형 물탱크에서 유선 배관 연결로 전환하면 완전히 새로운 기술적 과제가 발생합니다. 많은 주택 소유자는 혼란과 불안의 실망스러운 순환에 갇혀 있습니다. 그들은 실수로 부엌 캐비닛이 물에 잠기거나, 주거용 배관이 엉망이 되거나, 욕실 벽 뒤에 숨겨진 파이프 누수가 발생하는 것에 대해 걱정합니다.
이 망설임은 전적으로 정당합니다. 표준 지침 시트에서는 주거용 송수관 압력, 사이펀 피드백 루프 및 좁은 파이프 반경 꼬임과 같은 중요한 배관 역학을 간과하는 경우가 많습니다. 재산 피해 위험 없이 바닥 청소 루프를 완전히 자동화하려면 이 설정에 절대적인 기술적 정확성을 가지고 접근해야 합니다. 이 종합적인 설치 가이드는 자동화된 기지국을 위한 전문적인 배관 청사진을 제공합니다. 이상적인 위치를 선택하는 방법, 깨끗한 사료 입력 및 회색 폐수 배수 경로를 안전하게 구성하는 방법, 그리고 흡입력이 높은 무선 스틱 진공청소기가 집 청소 시스템을 유지하는 데 필요한 동반 도구인 이유를 이해하게 됩니다.
빠른 답변
로봇 청소기용 수도관을 설치하려면 3/8인치 또는 1/2인치 황동 배관 T 밸브를 싱크대의 냉수 라인에 연결하고 1/4인치 PE 튜브를 베이스 스테이션 흡입구에 연결하세요. 물리적 공극이 있는 배수관에 폐수관을 삽입하여 인라인 감압 밸브가 입력 속도를 45PSI 아래로 떨어뜨리도록 합니다.
압력 관리 제어: 홈 라인 압력이 50PSI를 초과하는 경우 베이스 스테이션의 내부 마이크로 솔레노이드 균열을 방지하기 위해 인라인 압력 감소 밸브(PRV)를 설치해야 합니다.
정사각형 절단 법칙: 표준 가위로 폴리에틸렌(PE) 튜브를 절단하지 마십시오. 전용 파이프 커터를 사용하여 완벽한 90도 각도를 달성하면 빠른 연결 피팅 내부의 O-링 왜곡을 방지할 수 있습니다.
사이펀 공급 격리: 하수 가스가 스테이션 하우징으로 다시 유입되는 것을 방지하기 위해 중수 배수 라인에 물리적 공극 또는 역류 방지 체크 밸브를 항상 포함하십시오.
건식 표면 동반자: 수직 로봇 베이스 스테이션은 매일 젖은 바닥 걸레질을 원활하게 관리하지만, 바닥 위 몰딩, 계단 및 좁은 다용도 코너에서 먼지를 제거하려면 흡입력이 높은 무선 스틱 진공청소기가 필요합니다.
누출 알림 아키텍처: 배관 베이스 스테이션 캐비닛 아래에 스마트 전자 누수 센서를 배치하면 시간이 지남에 따라 튜브 연결이 약해질 경우 즉시 자동화된 스마트폰 안전 경고가 제공됩니다.
내부 캐비닛을 통해 파이프를 풀거나 구멍을 뚫기 전에 설치 장소를 신중하게 선택해야 합니다. 올바른 작동을 위해서는 선택한 위치가 특정 건축 및 배관 제약 조건을 충족해야 합니다.
잘못된 위치를 선택하면 파이프 경로가 복잡해지고 중력에 의한 배수관이 중단되며 시간이 지남에 따라 우발적인 물 손상 위험이 높아집니다.
근접 규칙 매트릭스: 베이스 스테이션은 주거용 냉수 공급 라인 및 폐수 배수관에서 측면 15피트(약 4.5미터) 이내의 완전히 평평한 평평한 바닥에 설치되어야 합니다. 또한 스위치가 켜지지 않은 표준 전기 벽면 콘센트로부터 5피트 이내에 있어야 합니다.

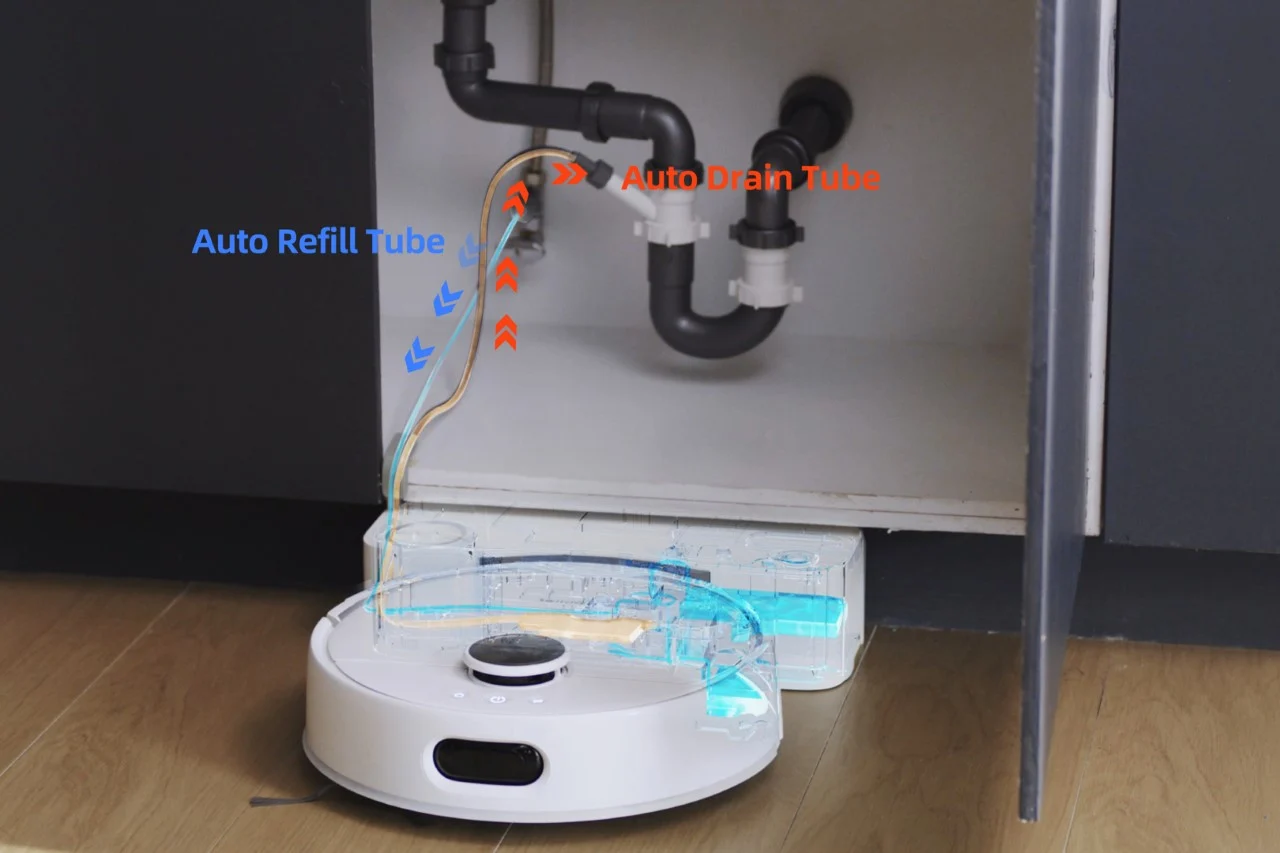

주방싱크대 캐비닛 허브: 가장 인기 있는 설치 장소입니다. 냉수 차단 앵글 밸브와 주방 싱크대의 P-트랩 배수관에 스트레스 없이 직접 접근할 수 있습니다. 주요 단점은 깨끗하고 더러운 폴리에틸렌(PE) 라인을 로봇의 베이스 스테이션으로 연결하기 위해 나무 캐비닛 베이스의 측면을 통해 1.5인치 구멍을 뚫어야 한다는 것입니다.
세탁실 세탁기 스택: 세탁실 유틸리티 상자를 활용하는 것은 탁월한 대안입니다. 개방형 급수관 밸브와 폐수 배수를 위한 노출된 세탁기 스탠드파이프를 제공하므로 값비싼 가구 목재에 구멍을 뚫을 필요가 완전히 제거됩니다.
욕실 세면대 루프: 컴팩트한 평면도 또는 단층 레이아웃에 적합합니다. 욕실 세면대 라인에서 직접 깨끗한 물을 공급받을 수 있으며 특수 슬립 조인트 분기 테일피스를 사용하여 중수 배수 튜브를 세면대의 싱크대 팝업 배수 분기로 연결할 수 있습니다.
일치하지 않는 어댑터나 저급 비닐 수족관 호스를 사용하여 자동화된 스마트 기기를 연결하려고 하면 배관 오류가 발생할 수 있습니다. 로봇 진공 자동 리필 모듈은 특수 하드웨어 인터페이스가 필요한 고밀도 반강체 배관 라인을 활용합니다.
설치 프로젝트를 시작하기 전에 항상 인증된 산업용 구성 요소 체크리스트와 비교하여 가정용 도구 키트를 확인하십시오.
배관 구성요소 이름 | 표준 크기 / 사양 | 주요 기계적 기능 | 관련 시스템 안전 위험 |
황동 압축 T-밸브 | 3/8' x 3/8' x 1/4' 스레드 | 주 냉수 공급을 분할하여 독립적인 분기 라인을 만듭니다. | 높음(스레드 불일치로 인해 즉각적인 구조 누출이 발생할 수 있음) |
폴리에틸렌(PE) 튜브 | 1/4' 외부 직경(OD) | 압력을 받아 깨끗한 물을 벽에서 기지국까지 운반합니다. | 보통(낮은 등급의 플라스틱 라인은 시간이 지나면 파열될 수 있음). |
감압밸브(PRV) | 1/4' 퀵 커넥트 인라인 | 들어오는 가정용 수압을 안전한 30-40 PSI 한도까지 낮춥니다. | 높음(이 부분을 생략하면 내부 스테이션 솔레노이드가 깨질 수 있음) |
안전 클립 잠금 | 1/4' 말굽 스타일 | 빠른 연결 피팅 내부에 PE 튜브를 단단히 고정합니다. | 보통(갑작스러운 압력 스파이크로 인해 튜브가 터질 수 있음). |
에어 갭 브레이커 피팅 | 1/2' ~ 1/4' 바브 인터페이스 | 배수관에 물리적 공극을 만들어 폐수의 역류를 막습니다. | 높음(이 항목을 생략하면 독성 하수 가스가 집으로 유입될 수 있습니다). |
집의 주요 냉수관을 두드리는 작업은 구체적이고 주의 깊은 순서로 실행되어야 합니다. 설치를 서두르거나 라인 압력을 제거하지 못하면 즉각적인 물 분사, 십자형 황동 조인트 및 건식벽 뒤에 숨겨진 구조적 습기가 발생할 수 있습니다.
밀폐된 고성능 깨끗한 물 연결을 보장하려면 다음 단계별 배관 순서를 따르십시오.
1. 냉수 앵글 밸브 분리: 시간: 2분。
싱크대 캐비닛 아래(일반적으로 오른쪽 파이프)에 냉수 차단 앵글 밸브를 찾으세요. 타원형 금속 손잡이를 멈출 때까지 시계 방향으로 완전히 돌립니다. 싱크대 수도꼭지를 완전히 열어 남은 라인 압력을 빼내고 밸브 본체 아래에 작은 수건을 놓습니다.
2.황동 T-어댑터 밸브를 끼우십시오: 시간: 5분。
조절 가능한 렌치를 사용하여 앵글 밸브 스레드 상단에서 유연한 금속 편조 수도꼭지 라인을 풀어 나사를 푸십시오. 황동 압축 T 어댑터 밸브를 앵글 밸브에 직접 끼우십시오. 손으로 단단히 조인 다음 렌치로 1/4 바퀴 더 돌려줍니다. 메인 수도꼭지 라인을 T 밸브 상단에 다시 연결합니다.
3.인라인 압력 밸브 설치: 시간: 3분。
1/4인치 PE 튜브의 6인치 세그먼트를 측정합니다. 날카로운 파이프 커터를 사용하여 튜브 라인을 가로질러 완벽한 90도 정사각형 절단을 만듭니다. 새 황동 T 밸브의 1/4인치 출력 포트에 한쪽 끝을 삽입합니다. 반대쪽 끝을 인라인 감압 밸브(PRV)의 흡기 화살표 포트에 삽입하고 튜브가 내부 O-링을 지나 들어갈 때까지 세게 누릅니다.
4.튜브 및 시트 잠금 클립 배선: 시간: 5분。
PRV의 출력 쪽에서 캐비닛 구멍을 통해 로봇 베이스 스테이션 뒤쪽으로 남은 1/4인치 PE 튜브 길이를 연결합니다. 스테이션의 정수 입구 포트에 라인을 똑바로 삽입하십시오. 모든 빠른 연결 피팅의 칼라 아래에 플라스틱 말굽형 잠금 클립을 밀어서 압력이 가해졌을 때 튜브가 흔들리지 않도록 합니다.
깨끗한 물 공급 경로는 설치 방정식의 절반에 불과합니다. 또한 걸레 세척 주기 동안 생성된 중수를 처리할 수 있는 안전한 배수 경로를 설계해야 합니다. 회색 물에는 머리카락, 바닥 기름, 생물학적 먼지가 포함되어 있으므로 부적절하게 처리하면 위생상 큰 위험이 발생할 수 있습니다.
배관 배수의 물리학을 이해하면 집에 유독성 하수구 역류와 악취가 없는 상태로 유지됩니다.
[기지국 폐수 배수] ---> 1/4' PE 배수 라인 ---> 드롭 루프 트레일링
|
[하수관 P-트랩] <--- 에어갭 브레이커 피팅 <------+ (유독가스 흡입방지)
직접 흡수의 위험: 로봇의 폐수 라인을 보호 장치 없이 가정용 배수관이나 하수관에 직접 테이프로 붙이거나 밀봉하지 마십시오. 집의 파이프를 통해 많은 양의 물이 배수되면 배관 스택 내부에 강력한 음압 진공이 생성됩니다. 로봇의 라인이 배수구에 직접 밀봉되어 있는 경우, 이 진공청소기는 더러운 하수수와 독성 하수 가스(메탄 및 황화수소 등)를 튜브를 통해 뒤로 빨아들여 깨끗한 베이스 스테이션 하우징을 오염시킵니다.
공극 차단기 의무 사항: 스마트 가전제품을 하수구 오염으로부터 영구적으로 격리하려면 배수 지점에 물리적 공극 차단기 장치를 통합해야 합니다. 세탁물 스탠드파이프에 배선하는 경우 견고한 플라스틱 드롭 브래킷을 사용하여 1/4인치 배수관을 스탠드파이프 입구 상단 테두리에서 최소 2인치 위에 매달아 놓습니다. 이러한 물리적 틈은 심각한 하수구 백업 중에도 폐수가 로봇의 내부 배관 라인으로 역류하는 대신 세탁 바닥으로 쏟아져 나오는 것을 보장합니다.
중력 경사 관리: 일정한 주거용 유틸리티 압력 하에서 쉽게 움직이는 정수 라인과 달리 기지국의 회색 물 펌프는 폐수를 씻어내기 위해 가벼운 압력만 적용합니다. 배수 라인은 베이스 스테이션에서 가정용 배수구까지 연속적인 하향 중력 경사를 따라야 합니다. 튜브 라인의 심각한 상향 루프 또는 처짐 처짐은 무거운 슬러지를 가두어 라인 막힘을 초래하고 로봇에 '폐수 배수 오류' 오류를 유발합니다.
현대적인 홈 자동화 청소 루틴을 설계할 때 배관 통합 로봇 진공청소기 콤보가 고도로 전문화된 단일 표면 도구라는 점을 인식하는 것이 중요합니다. 기지국을 집의 수도 인프라에 배선하면 뛰어난 일일 유지 관리 허브가 만들어지지만 일반 가정의 모든 청소 요구 사항을 충족하지는 않습니다.
주택 유지 관리 루틴을 진정으로 최적화하려면 이 고정 시스템을 유연한 수동 보조 도구와 결합해야 합니다.
[스마트 클리닝 매트릭스]
|
+---> 유선 배관형 로봇 걸레 ---> 매일 아침 실행 ---> 자동화된 젖은 바닥 유지 관리
+---> 무선 스틱 진공청소기 ---> 주말마다 작동 ---> 수동 심층 디테일링 및 바닥 위
고정 인프라 챔피언: 배관형 로봇 진공청소기는 단단한 바닥면을 자동으로 유지 관리하는 데 있어서 타의 추종을 불허합니다. 매일 아침 유선으로 연결된 기계를 가동하면 표면의 먼지, 진흙 발자국, 가벼운 유출물이 건조되어 얼룩이 되기 전에 쓸어내고 걸레질할 수 있습니다. 베이스 스테이션은 탱크를 자동으로 채우고 세척하기 때문에 사람의 노력 없이도 몇 주 동안 원활하게 작동하므로 딱딱한 바닥을 일관되게 유지 관리하는 데 완벽한 도구입니다.
무선 스틱 디테일링 솔루션: 그러나 고정형 로봇 진공청소기는 엄격한 물리적 한계 하에서 작동합니다. 높은 창틀을 청소할 수 없고, 천장 통풍구의 먼지를 제거할 수 없으며, 자체 배관 베이스 스테이션 캐비닛 바로 뒤의 좁은 틈에 닿을 수도 없습니다. 게다가 로봇에는 고급 카펫에서 깊은 먼지를 들어 올리는 데 필요한 높은 공기 흐름량이 부족합니다. 전동 칫솔모와 좁은 틈새 도구가 장착된 경량 모듈형 무선 스틱 진공청소기는 주말 대청소, 계단 유지 관리, 바닥 위의 섬세한 먼지 제거 작업을 처리하는 데 필수적인 도구입니다.
주거용 배관 프로젝트의 마지막 단계는 엄격한 품질 관리에 중점을 둡니다. 모든 회선이 실행되고 설치되면 베이스 스테이션을 벽에 다시 밀기 위해 서두르면 미세 누출이 숨겨질 수 있으며, 이로 인해 시간이 지남에 따라 바닥판이 천천히 썩거나 목재 캐비닛이 휘어질 수 있습니다.
이 체계적인 압력 교정 루틴을 따라 배선 설치가 향후 몇 년간 안전하고 건조한 상태로 유지되도록 하십시오.
증분 가압 패스: 황동 앵글 밸브를 즉시 활짝 열지 마십시오. 밸브 핸들을 시계 반대 방향으로 10도만 돌리면 물이 1/4인치 PE 라인으로 천천히 흘러 들어갈 수 있습니다. 물 흐르는 소리를 잘 들어보세요. 튜브가 고르지 않게 절단되거나 피팅이 느슨해지면 접합부에 즉시 마이크로 비드 방울이 형성되는 것을 볼 수 있습니다. 누출이 나타나면 즉시 밸브를 차단하고 잠금 클립을 제거한 다음 튜브 끝을 완전히 직각으로 다시 자릅니다.
전체 유틸리티 부하에서 테스트: 라인이 물로 채워지고 건조한 상태로 유지되면 앵글 밸브를 완전히 열어 시스템에 집의 전체 정적인 라인 압력을 가하십시오. 캐비닛을 열어두고 한 시간 동안 15분마다 모든 연결부를 검사하고 연결부를 따라 마른 종이 타월을 닦아 숨겨진 수분 구슬을 잡아냅니다.
전자 센서 보안 레이어: 장기적인 안전을 보장하려면 황동 T 밸브 바로 아래 캐비닛 바닥과 로봇 베이스 스테이션 뒷면에 스마트 무선 전자 누수 센서를 평평하게 배치하세요. 내부 O-링이 고장나거나 수년에 걸쳐 연결이 약해지면 센서가 즉시 습기를 감지합니다. 큰 소리로 울리는 경보음이 울리고 자동 알림이 스마트폰으로 직접 전송되어 구조적 재산 피해가 발생하기 전에 수도관을 차단할 수 있습니다.
Q: 주방 싱크대 아래의 냉수 앵글 밸브가 막혔거나 얼어붙은 경우 온수 공급 라인을 이용할 수 있나요?
답: 절대 그렇지 않습니다. 로봇청소기의 자동 보충 흡입 라인을 주거용 온수 공급관에 절대 연결해서는 안 됩니다. 로봇 베이스 스테이션 내부의 정수 라인과 내부 전자 솔레노이드 밸브는 주변 냉수 온도(일반적으로 35°C 또는 95°F 미만)에 맞는 저밀도 폴리에틸렌 및 실리콘 개스킷으로 구성됩니다. 뜨거운 수돗물($50^{circ} ext{C}$ ~ $65^{circ} ext{C}$)을 베이스 스테이션으로 보내면 플라스틱 물 채널이 변형되고 내부 마이크로 필터가 녹으며 자동 리필 모듈이 영구적으로 파손되어 제조업체 보증이 무효화됩니다.
질문: 집의 겨울 기온이 영하로 떨어지고 파이프가 얼면 배관 시스템은 어떻게 되나요?
A: 로봇 베이스 스테이션이 단열되지 않은 다용도실, 머드룸 또는 영하로 떨어지는 밀폐된 현관($0^{circ} ext{C}$ 또는 $32^{circ} ext{F}$) 내부에 설치된 경우 얇은 1/4인치 PE 라인 내부의 물이 얼고 팽창합니다. 얼음 팽창으로 인해 플라스틱 튜브 벽이 갈라지고 베이스 스테이션의 내부 아크릴 물 매니폴드 밸브가 깨집니다. 파이프가 얼 위험이 있는 경우 겨울철 조치 루틴을 실행해야 합니다. 즉, 메인 황동 앵글 밸브를 차단하고 PE 튜브를 제거한 다음 수동 진단 배수 주기를 실행하여 베이스 스테이션 내부 펌프에 남아 있는 모든 수분을 완전히 제거해야 합니다.
Q: 심각한 흐름 저하를 일으키지 않고 싱크대에서 로봇 베이스 스테이션까지 1/4인치 PE 급수관을 얼마나 멀리 연결할 수 있습니까?
답변: 집의 기본 물 유틸리티 압력이 표준 40~50PSI에 있는 경우 수원에서 최대 측면 거리 30피트(약 9미터)까지 1/4인치 PE 정수 라인을 안전하게 연결할 수 있습니다. 좁은 튜브를 통해 흐르는 물은 장거리에 걸쳐 라인 압력을 약간 떨어뜨리는 약간의 마찰 저항을 생성합니다. 로봇에 도달하기 위해 측면 주행이 30피트를 초과해야 하는 경우 마찰을 최소화하기 위해 주행의 첫 번째 구간을 더 넓은 3/8인치 PE 라인으로 업그레이드하고 베이스 스테이션 바로 뒤에 있는 리듀서 피팅을 사용하여 1/4인치 라인으로 내려야 합니다.
질문: 가정용 물 공급이 개인 우물 시스템에서 나오는 경우 직렬형 침전물 필터를 설치해야 합니까?
답변: 예, 귀하의 집이 미네랄 스케일이 높기 쉬운 개인 우물 시스템이나 지역 송전선에서 물을 끌어오는 경우 전용 인라인 침전물 필터를 설치하는 것이 적극 권장되는 단계입니다. 우물물에는 미세한 입자의 연마성 모래, 용해된 철 녹, 고운 미사가 들어 있는 경우가 많습니다. 이러한 작은 미립자는 주방 싱크대 수도꼭지를 작동할 때 무해하지만 로봇 베이스 스테이션의 마이크로 메쉬 흡기 스크린 내부에 빠르게 모입니다. 이 퇴적물이 쌓이면 물의 흐름이 차단되고 기계에서 자동으로 '깨끗한 물 공급 부족' 오류 코드가 발생하게 됩니다.
Q: 황동 앵글 밸브가 완전히 열려 있는데도 베이스 스테이션에서 'Water Inlet Error' 코드가 나타나는 이유는 무엇입니까?
답변: '물 유입 오류' 코드는 일반적으로 기계적 흐름 제한을 나타내며, 종종 꼬인 파이프나 과도하게 활성화된 감압 밸브로 인해 발생합니다. 1/4인치 PE 튜브의 전체 흐름을 검사하여 라인이 편평하게 접혀 물 흐름을 차단할 수 있는 캐비닛 뒤의 꽉 구부러진 부분을 확인합니다. 또한 인라인 감압 밸브(PRV)가 너무 낮게 설정되어 있지 않은지 확인하십시오. 들어오는 수압이 20 PSI 아래로 떨어지면 베이스 스테이션의 내부 타이머는 깨끗한 저장소가 완전히 채워지기 전에 시간 초과 오류를 기록합니다.
질문: 표준 지역 주거용 건물 배관 규정에 따라 로봇 진공청소기를 가정용 배수관에 직접 연결하는 것이 합법적입니까?
A: 예, 인증된 역류 방지 체크 밸브 또는 폐수 라인에 물리적 에어 갭 차단기를 포함하는 경우 표준 UPC(Uniform Plumbing Code) 지침에 따라 직접 연결은 완전히 합법적입니다. 코드 규정은 오염된 하수 공기가 생활 공간으로 유입되는 것을 방지하기 위해 주거용 중수 공급원과 하수관 사이의 직접적이고 밀폐된 연결을 엄격히 금지합니다. 승인된 식기 세척기 분기 테일피스 또는 개방형 스탠드파이프 위에 헐렁한 드롭 브래킷을 사용하면 배관 규정을 완벽하게 준수할 수 있습니다.
스마트 로봇 진공청소기의 베이스 스테이션을 집의 수도 인프라에 직접 배선하는 것은 수동 작업 루프를 자동화된 편리함으로 대체하는 매우 효율적인 홈 업그레이드입니다. 이 시스템의 수명을 최대화하려면 성급한 설치 습관을 피하고 체계화된 단계별 배관 프로토콜을 구현해야 합니다. 기기의 내부 마이크로 솔레노이드를 보호하기 위해 인라인 감압 밸브를 사용하여 라인 속도를 낮추고, O-링 누출을 방지하기 위해 모든 PE 튜브를 깨끗하게 90도 정사각형 절단하고, 하수 가스를 차단하기 위해 배수 라인에 물리적 에어 갭 차단기를 포함하십시오. 이 자동 물걸레 허브를 높은 토크의 무선 스틱 진공청소기와 결합하여 바닥 위의 세부 사항을 처리하면 일년 내내 안전하고 수월하게 티끌 하나 없이 아름다운 집을 유지할 수 있습니다.
